关于电梯钢丝绳的报废与更换

特别需要注意下列几点：

(1)  钢丝表面虽未受任何损伤，但断丝根数达到表中对应数字者应报废；

(2) 钢丝表面磨损或腐蚀占直径的30%时，即使断丝数为0亦应报废;

(3) 表面磨损百分数已达到，而对应的断丝数未达到者不报废;

(4) 电梯钢线绳出现断股时应报废;

(5) 电梯钢线绳为同向捻绕时，其容许的电梯钢丝断裂根数为表中数值的一半;(6)捻距的估算：一般以6.5倍绳径为一捻距，如8X(19)西鲁式钢丝绳8股Φ16mm的捻距约为6.5×16mm=100mm;

(7) 电梯钢丝绳直径减少10%应报废；

(8) 电梯钢丝绳表面有严重锈蚀、发黑、斑点、麻坑以及外层钢丝松动，必须立即更换;

(9) 更换电梯钢丝绳时，同组的各电梯钢丝绳要一同更换;

(10)使用中，若发现内部的润滑油被挤出有如流汗现象时，表示电梯钢丝绳已达超载状态，发生此现象要立即检查，找出原因必要时应更换新绳;

(11)保持电梯钢丝绳的清洁，若发现表面有沙土等污垢，应用煤油擦干净(严禁用汽油);

(12)对钢丝直径不等的钢丝绳，断丝数是指细丝而言，一根粗丝相当于1.7根细钢丝。

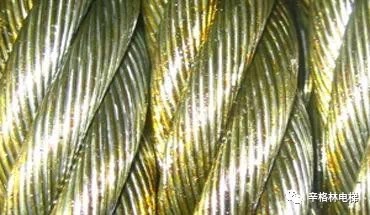

l 钢丝绳的润滑

　　一般来说，在曳引轮直径较大，温度干燥的使用场所，钢丝绳使用3～5年自身仍有足够的润滑油，不必添加新油。但不管使用时间多长，只要在电梯钢丝绳上发现生锈或干燥迹象时，必须加润滑油。

 l 润滑方法

A. 在钢丝表面用鬃刷逆钢丝绳运行方向均匀薄涂一次专用的ET稀释型电梯钢丝绳脂，或者使用20号机油，这种方法的好处是简便，不用加热，涂敷方便，但应注重浇油时不可太多，绳表面能有轻微的渗透润滑即可。不能涂抹钙基润滑脂。

B. 加热涂敷。先用钢丝刷子刷去绳上的污垢和残留物，并用煤油清擦(严禁用汽油清洗)，将润滑油(石墨和凡士林的混合物)加热到80℃以上涂敷。对钢丝绳润滑要适度，表面不能敷油太多。否则，曳引力降低，严重时平衡不了负载力矩，出现电梯运行失控，造成电梯冲顶、蹾底事故;电梯钢丝绳在轮槽打滑，如同拉锯，严重磨损绳槽和钢丝绳本身。

 2 润油滑应具备的特征

不带酸、碱，不含水份，不吸湿气;在大气中不易干燥，低温时不硬化(龟裂)，高温时不流失;具有适当粘度，以免电梯钢丝绳运转时甩油;具有足以渗到电梯钢丝绳、丝股间及绳芯的特性。

值得注意的是：制成后不能立即使用，需施加一定拉伸载荷，经一定时间强制产生初期延伸状态的钢丝绳。经预拉伸，钢丝绳直径略变细成为稳定状态，耐久性增加，实质弹性系数提高。电梯部件中，预拉伸钢丝绳为较佳选择。

辛格林电梯均采用预拉伸型钢丝绳，运行时受力更均匀，使用寿命相对于无预拉伸型钢丝绳显著提高，辛格林电梯，与您安全同行！
